Exemplos de boletim SPT, perfil de poço e seção geológica.
Abra e confira.
Três documentos gerados pelo Estrato, com dados fictícios e sem validade técnica. Abra os arquivos e confira cada detalhe antes de criar a sua conta.
Boletim SPT em PDF A4.
O furo SP-DEMO, com 12 m de sondagem e 11 ensaios, numa folha A4 retrato organizada conforme a ABNT NBR 6484:2020.
O que o PDF traz
- Carimbo técnico com a obra, o cliente, as datas e o responsável
- Golpes por segmento e NSPT de cada ensaio
- Duas curvas de resistência: a inicial e a final
- Cinco camadas descritas, do aterro à areia argilosa
- Nível d’água inicial e após 24 h
- Critério de paralisação
O DXF do boletim faz parte dos planos Consultoria e Empresa.
Exemplo com dados fictícios · Sem validade técnica Relatório de poço com perfil construtivo e mapa.
O poço PM-01, com 6 m perfurados a trado mecanizado, num relatório técnico em PDF A4 de 7 páginas.
O que o PDF traz
- Capa, sumário e texto técnico do relatório
- Anexo A: locação do ponto sobre imagem de satélite, com grade UTM

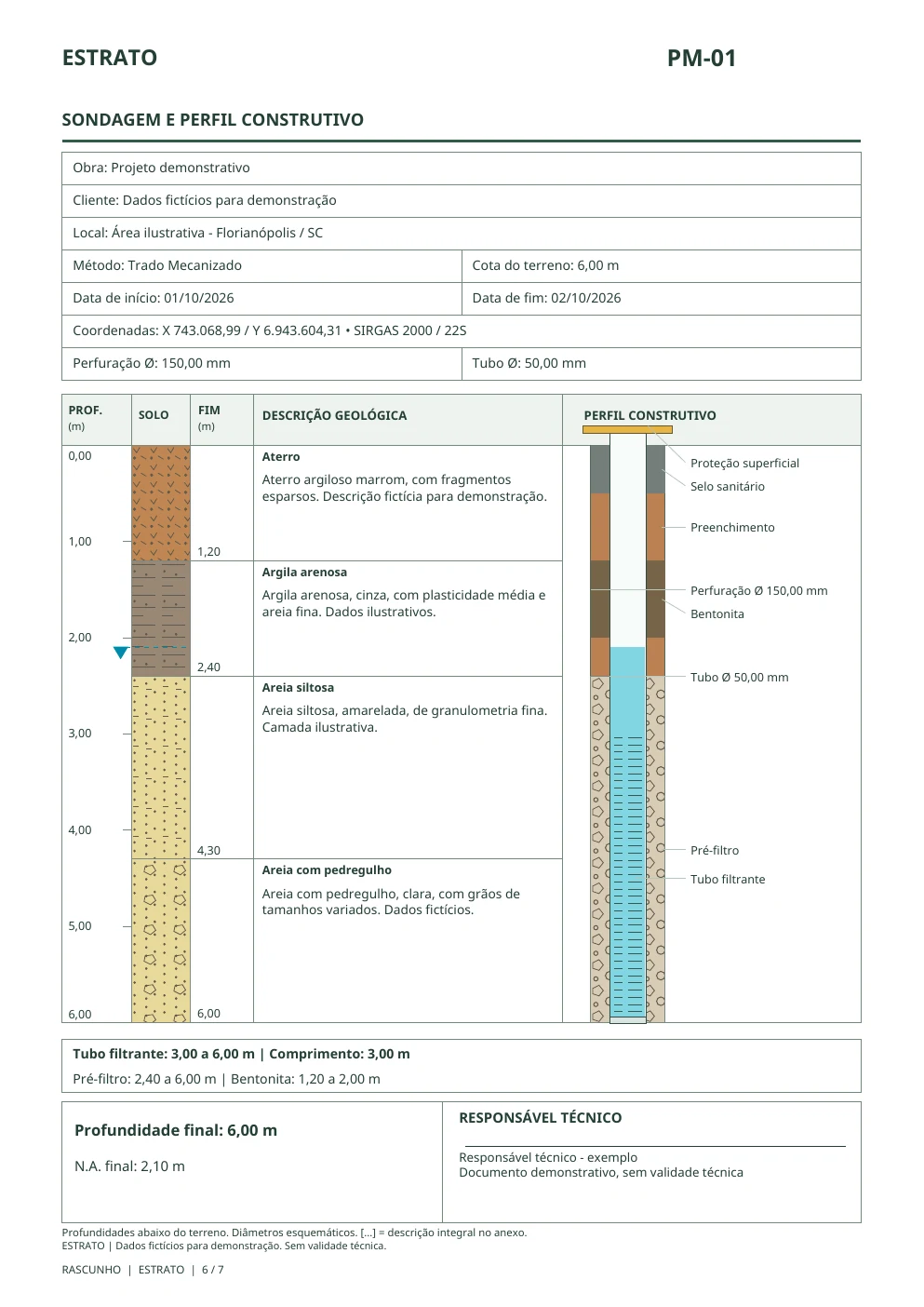

- Anexo B: descrição geológica e perfil construtivo lado a lado
- Proteção superficial, selo sanitário, bentonita, pré-filtro e tubo filtrante, cada um na sua profundidade
- Nível d’água final
- Descrições completas das 4 camadas
Exemplo com dados fictícios · Sem validade técnica Seção geológica entre furos, em PDF e DXF.

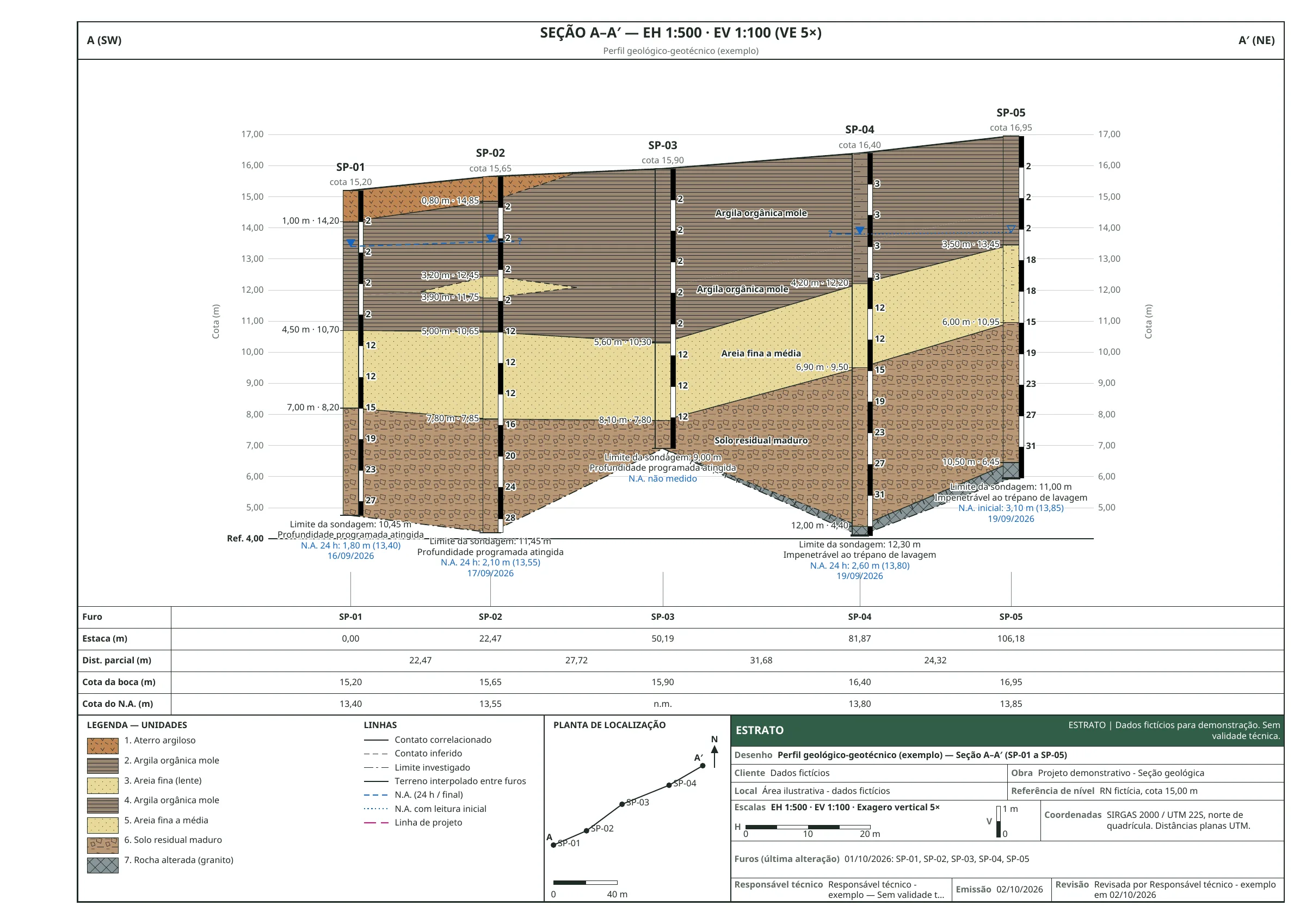

A seção A–A′, com 5 furos SPT, numa prancha A3 paisagem. O Estrato sugere a correlação das camadas a partir dos furos, e o profissional ajusta a interpretação.
O que a prancha traz
- Cinco furos SPT com cotas, nível d’água e limite de cada sondagem
- Camadas correlacionadas entre os furos, com uma lente de areia
- Contatos inferidos tracejados, separados do que foi observado
- Banda de dados, planta de localização e escalas gráficas
- Carimbo com responsável técnico e revisão
A exportação DXF faz parte dos planos Consultoria e Empresa.
Conheça o módulo de seções
Exemplo com dados fictícios · Sem validade técnica Dados fictícios, saída real do Estrato.
Os três documentos foram gerados pelo Estrato em outubro de 2026, com dados inventados: a obra, o cliente, os furos e as leituras não existem. Eles mostram o formato da entrega e não servem como referência técnica.
No seu projeto, o Estrato organiza os dados e desenha os documentos. A classificação do solo, a interpretação e a responsabilidade técnica continuam com o profissional.
Veja como o Estrato funciona, passo a passo
