Como ler um boletim de sondagem SPT

Em poucas palavras

O boletim de sondagem SPT mostra, metro a metro, o que há no subsolo de um ponto do terreno: as camadas de solo, a profundidade da água e a resistência do solo à cravação de um amostrador. Essa resistência aparece como N_SPT: o número de golpes para cravar os últimos 30 cm do amostrador em cada metro ensaiado. Para ler um boletim, confira de qual furo ele é, encontre o nível d’água, acompanhe as camadas e veja como o N muda com a profundidade e por que o furo parou.

O que é o ensaio SPT

SPT vem do inglês Standard Penetration Test, ou ensaio de penetração padrão. Em cada metro do furo, a equipe crava um amostrador no fundo com golpes de um martelo de peso e altura de queda padronizados, e conta quantos golpes foram necessários. Ao mesmo tempo, o amostrador traz uma porção do solo, que é descrita no boletim. É a investigação de subsolo mais usada no Brasil, e o método é o da ABNT NBR 6484:2020.

O boletim é o registro desse trabalho, uma folha por furo. Ele não diz qual fundação usar: é o dado de partida para quem projeta.

O boletim, item por item

Recorte 1 — cabeçalho e equipamento

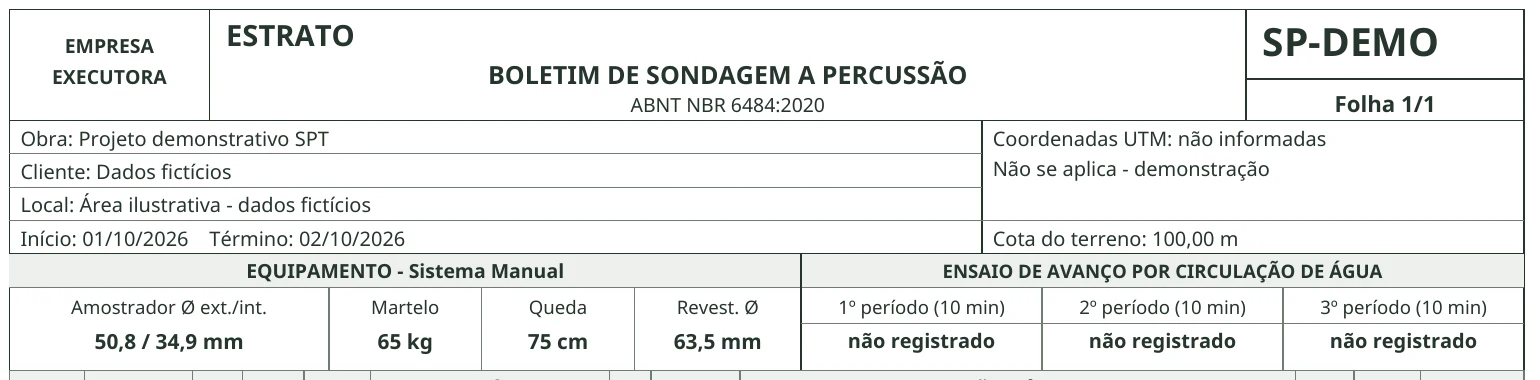

1234

1. Identificação do furo e da folha. O nome do furo (aqui, SP-DEMO) e a folha (1/1). Um relatório costuma ter vários furos; o nome é o que liga o boletim à planta de locação.
2. Obra, cliente, local e datas. De onde é o furo e quando foi feito. Aqui, de 01/10 a 02/10/2026.
3. Coordenadas e cota do terreno. Onde o furo está e a altitude da boca do furo (aqui, 100,00 m). A cota é o que permite comparar furos de um mesmo terreno, quando a superfície não é plana.
4. Equipamento. As medidas do amostrador, o peso do martelo, a altura de queda e o diâmetro do revestimento usados. Ao lado, o ensaio de avanço por circulação de água, que só é preenchido quando o furo avança com lavagem até o impenetrável (aqui, não houve).

Recorte 2 — golpes, N e curvas

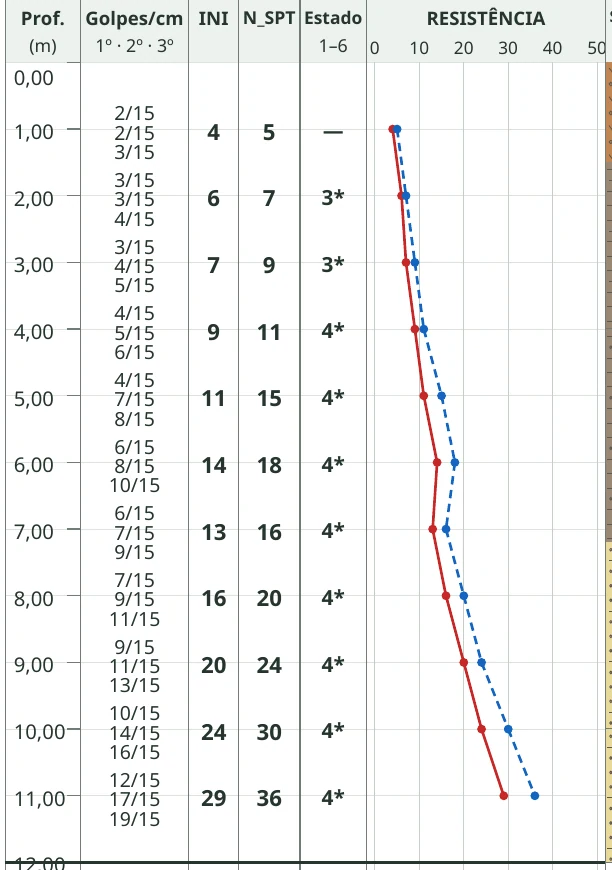

5678

5. Golpes por segmento. Em cada metro, o amostrador é cravado em 3 segmentos de 15 cm, e o boletim anota os golpes e a penetração de cada um, como “9/15”: 9 golpes para 15 cm. A 9 m, o exemplo tem 9/15, 11/15 e 13/15.
6. INI e N_SPT. O INI soma os golpes dos 2 primeiros segmentos; o N_SPT, os dos 2 últimos. A 9 m: INI = 9 + 11 = 20 e N_SPT = 11 + 13 = 24. O N é o número que importa na leitura; o primeiro segmento sofre com o solo amolgado no fundo do furo.
7. Estado. Um código que resume a consistência (argilas) ou a compacidade (areias), tirado do N por uma tabela da norma. O nome de cada código está na legenda, no pé da folha. O asterisco (*) quer dizer estado sugerido: o código saiu do N e do material, e o responsável técnico pode trocá-lo. No aterro (1 m), não há estado, e o boletim mostra um traço.
8. Curvas de resistência. O gráfico mostra o INI (linha vermelha) e o N_SPT (linha azul tracejada) ao longo da profundidade, numa escala de 0 a 50. É a forma mais rápida de ver onde o solo fica mais resistente. No exemplo, o N cresce de 5 a 36 golpes até os 11 m.

Recorte 3 — camadas, água e avanço

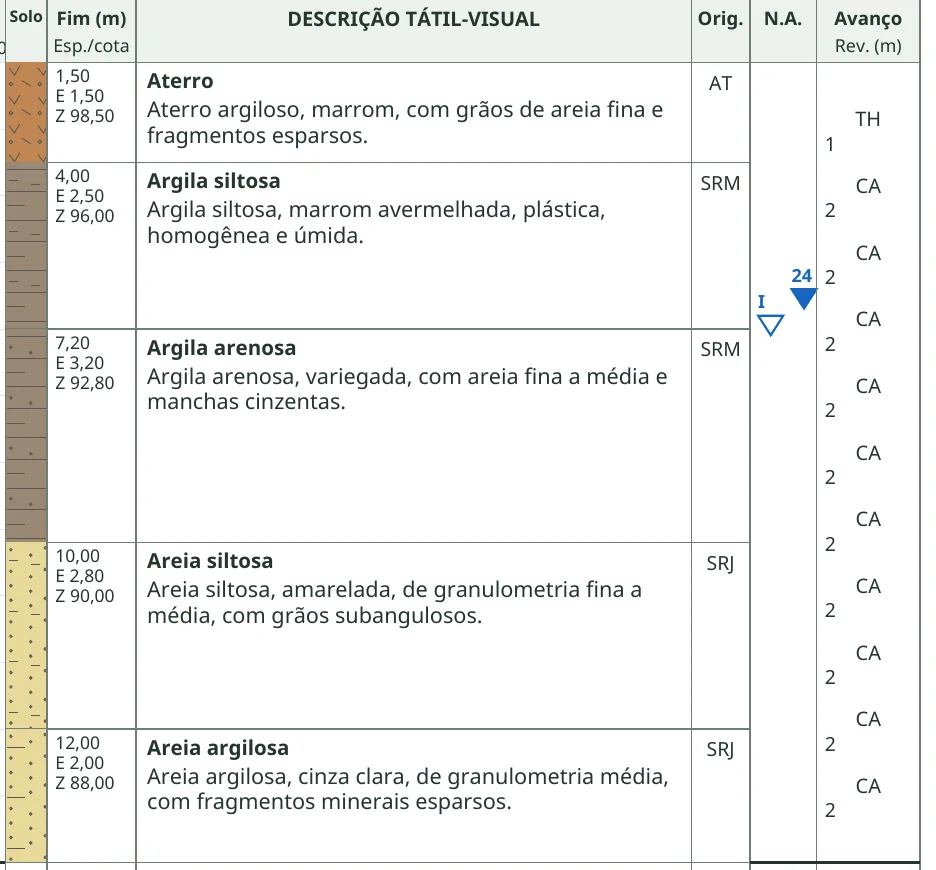

9101112

9. Coluna de solo e base das camadas. O desenho com a hachura de cada material e, ao lado, três números por camada: a profundidade da base, a espessura (E) e a cota da base (Z). A argila siltosa, por exemplo, vai até 4,00 m, tem 2,50 m de espessura e sua base está na cota 96,00 m (100,00 − 4,00).
10. Descrição tátil-visual e origem. O que a equipe viu e sentiu na amostra: o material, a cor, a textura e outras características. É uma descrição de campo, não um ensaio de laboratório. A coluna “Orig.” traz a origem geológica, quando informada: AT (aterro), SRM (solo residual maduro), SRJ (solo residual jovem), entre outras da legenda.
11. Nível d’água (N.A.). Na coluna, os triângulos marcam o nível inicial (I) e o de 24 h (24); no rodapé, as duas medidas com data e hora. No exemplo: 3,80 m ao fim do furo e 3,40 m 24 horas depois. A água subiu 40 cm enquanto o furo descansava.
12. Avanço e revestimento. Como o furo foi aberto em cada trecho: TH (trado helicoidal), TC (trado cavadeira) ou CA (circulação de água). O número abaixo é a profundidade do revestimento naquele ensaio. No exemplo, o trado vai até 1 m; daí em diante, circulação de água.

Recorte 4 — paralisação e rodapé

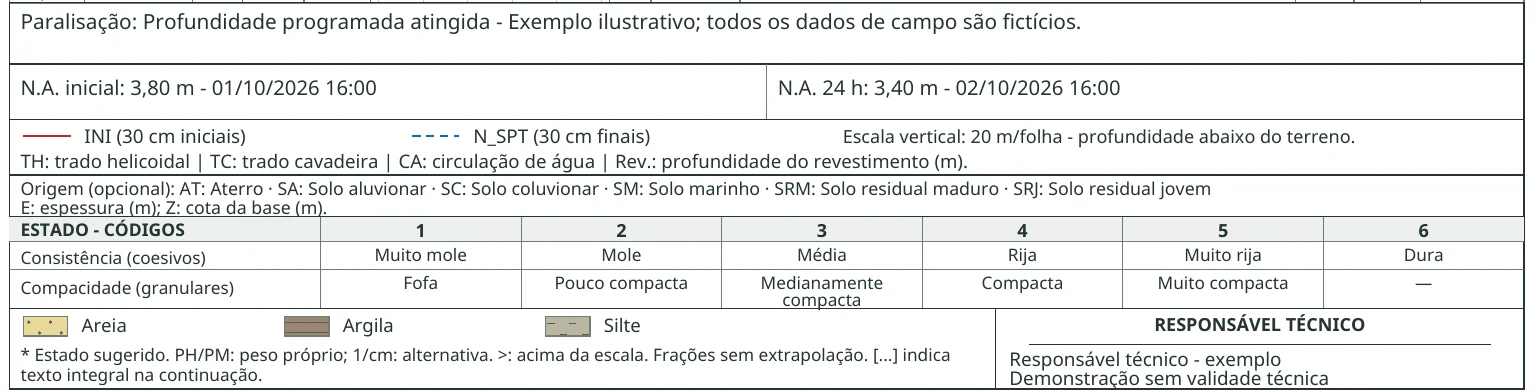

1314

13. Paralisação e fim do furo. A profundidade final (12,00 m) e o motivo da parada. Aqui, “profundidade programada atingida”: o furo parou onde o programa da investigação mandava, e não porque o solo impediu.
14. Legenda e responsável técnico. As siglas usadas, os códigos de estado com os nomes, as hachuras dos materiais e o profissional responsável, com o registro. Um boletim sem responsável técnico identificado não deve ser usado em projeto.

Boletim fictício SP-DEMO, gerado pelo Estrato. Dados de demonstração, sem validade técnica.

Passo a passo de leitura

1. Identifique o furo. Confira o nome, a obra e a data, e ache o furo na planta de locação.
2. Ache a água. Leia o N.A. inicial e o de 24 h. Se não houver água, o boletim deve dizer isso.
3. Percorra as camadas de cima para baixo. Veja o material, a espessura e a origem de cada uma.
4. Acompanhe o N. Na curva azul, veja onde o solo fica mais mole ou mais resistente, e se isso coincide com a troca de camada.
5. Leia o fim. Profundidade final e motivo da paralisação: o furo parou porque chegou onde devia ou porque o solo não deixou avançar?

Casos especiais

O exemplo é um boletim “limpo”. Na prática, alguns metros saem diferentes, e o boletim tem notações próprias para isso.

• Lavagem e impenetrável ao trépano. Quando a cravação não avança, a equipe pode tentar abrir o furo com o trépano de lavagem. Se mesmo assim ele não avança, o boletim registra os 3 períodos de 10 minutos do ensaio de avanço e o motivo “impenetrável ao trépano de lavagem”.
• Impenetrável ao amostrador ou ao trado. O furo parou porque aquela ferramenta não avançava mais. É o limite do método naquele ponto, e não, por si só, a prova de rocha (veja os erros comuns).

Erros comuns de leitura

1. Tomar os golpes do 1º segmento pelo N. O N soma o 2º e o 3º segmentos. O 1º serve para assentar o amostrador.
2. Misturar o N.A. inicial com o de 24 h. O de 24 h é medido com o furo estabilizado; em solos argilosos, a água pode levar horas para entrar, e o nível sobe. Quem lê precisa saber qual dos dois está usando.
3. Achar que impenetrável é sempre rocha. Um matacão, uma camada cimentada ou um solo residual muito compacto também param o amostrador ou o trado. Confirmar rocha pede outro método, como a sondagem rotativa.
4. Ler o estado com asterisco como resultado de laboratório. O código sugerido sai do N e da descrição de campo. É uma classificação de campo, que o responsável técnico pode ajustar.
5. Confundir profundidade com cota. A profundidade é medida a partir da boca do furo; a cota é a altitude. Dois furos com a mesma profundidade de camada podem ter a camada em cotas diferentes, se o terreno for inclinado.
6. Usar uma escala só para argila e areia. O mesmo N quer dizer coisas diferentes numa argila e numa areia: por isso há duas escalas, consistência e compacidade, com nomes próprios na legenda. Uma tabela única de “solo fraco, médio, forte” mistura as duas.

Checklist: o que conferir num boletim recebido

• Nome do furo, folha, obra, local e datas
• Coordenadas ou locação na planta, e a cota da boca do furo
• Equipamento: amostrador, martelo, queda e revestimento
• Golpes e penetração de cada segmento, em cada metro ensaiado
• INI e N_SPT calculados, e as curvas
• Descrição de cada camada, com a profundidade da base
• N.A. inicial e de 24 h, com data e hora, ou a anotação de que não havia água
• Método de avanço e posição do revestimento
• Profundidade final e motivo da paralisação
• Legenda das siglas e dos códigos
• Responsável técnico, com o registro profissional

Glossário

Amostrador-padrão

o tubo cravado no fundo do furo, que mede a resistência e traz a amostra.

Aterro

solo colocado pelo homem, e não formado no lugar.

CA (circulação de água)

avanço do furo com água bombeada, que leva o material para fora.

Compacidade

quão compacta está uma areia (de fofa a muito compacta).

Consistência

quão firme está uma argila (de muito mole a dura).

Cota

altitude de um ponto, em metros. A cota da base de uma camada é a cota do terreno menos a profundidade.

Impenetrável

ponto em que a ferramenta (amostrador, trado ou trépano) deixa de avançar.

INI

soma dos golpes dos 2 primeiros segmentos de 15 cm.

Lavagem

avanço do furo com o trépano e circulação de água.

N_SPT (ou N)

soma dos golpes dos 2 últimos segmentos de 15 cm; o índice de resistência do ensaio.

N.A.

nível d’água, a profundidade em que a água aparece no furo.

Origem

de onde o solo veio: aterro, aluvionar, coluvionar, marinho, residual maduro ou residual jovem.

Paralisação

o fim do furo e o motivo da parada.

PH e PM

penetração do amostrador só com o peso das hastes (PH) ou com o peso do martelo (PM), sem golpes.

Revestimento

o tubo que segura as paredes do furo.

TH e TC

avanço com trado helicoidal ou com trado cavadeira.

Trépano

a peça cortante usada na lavagem.
